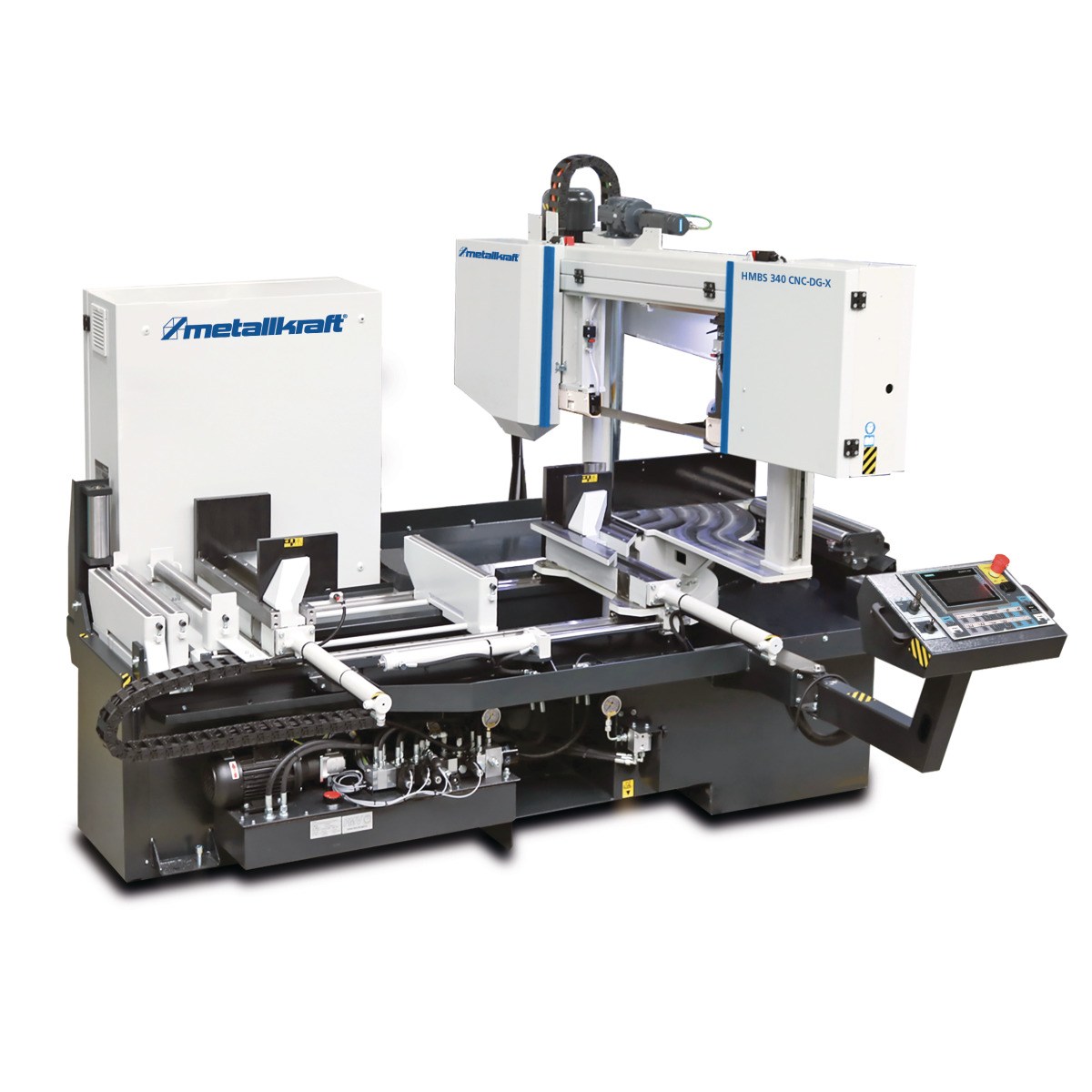

HMBS 340 CNC-DG-X Automatyczna piła taśmowa do metalu z dwiema poziomymi taśmami z systemem ARP
W pełni automatyczna piła taśmowa z dwiema poziomymi taśmami z systemem ARP do cięcia pod kątem od + 60 ° do -45 ° i podawaniem materiału o długości 1000 mm.
Model: HMBS 340 CNC-DG-X
Opis produktu
- Przeznaczona do użytku przemysłowego
- Niezwykle stabilna i wytrzymała konstrukcja
- Napęd taśmy piły z bezobsługową, smarowaną olejem przekładnią ślimakową
- Z wytrzymałym silnikiem trójfazowym
- Z sterowaniem SIEMENS Simatic i układem elektrycznym SIEMENS
- Standard z przetwornicą częstotliwości do płynnej regulacji prędkości tarczy od 20 do 100 m / min
- Silnik wyposażony w zabezpieczenie przed przeciążeniem
- Prowadnica taśmy z regulowanymi płytkami z węglika spiekanego
- Z obrotowym ramieniem piły do + 60 °
Zawartość przesyłki
- Taśma piły
- Pompa chłodziwa
- Narzędzie sterownicze
- Reduktor nacisku imadła
- Płynna regulacja prędkości brzeszczotu
- Napędzana szczotka do wiórów
- 64-bitowy system sterowania
- Oświetlenie miejsca pracy
- Narzędzia do obsługi
- Automatyczny posuw materiału 1000 mm
- Płotek bezpieczeństwa
| Model | HMBS 340 CNC-DG-X |
| Nr art. | 3691341 |
| Dane techniczne | |
| Moc silnika 3 x 400 V / 50 Hz | 3,0 kW |
| Stopnie szybkości | Bezstopniowo |
| Szybkości taśmy piły | 20 – 100 m/min. |
| Wymiary taśmy piły | 4780 x 34 x 1,1 mm |
| Wymiary (dł. x szer. x wys.) | 3050 x 2900 x 2100 mm |
| Wysokość stołu podającego materiał | 800 mm |
| Ciężar | 2150 kg |
| Min. długość resztkowa długość półwyrobu w trybie CNC | 310 mm |
Wydajność cięcia
| Obrabiany materiał | 00 | +450 | +600 | – 450 |
| Przekrój okrągły – rura | 350 | 350 | 230 | 350 |
| Przekrój okrągły – pełny wałek | 250 | 180 * | 130* | 180* |
| Przekrój prostokątny poziomy |
500 x 340 | 385 x 340 | 220 x 340 | 390 x 340 |
| Przekrój prostokątny pionowy |
340 x 340 | 340 x 340 | 340 x 220 | 340 x 340 |
* wartości zalecane
| Akcesoria opcjonalne (tylko fabryczne) | Nr art. |
| Szczotka na wióry poruszana silnikiem | 3649709 |
| System mikrozraszania | 3640010 |
| Laser wyznaczający linię cięcia | 3640011 |
| Akcesoria | |
| Pojemnik na półwyroby | 3640062 |
| Pojemnik na wióry | 3640063 |
| Mechanizm jezdny do pojemnika na wióry i pojemnika na półwyroby | 3640065 |
| Przenośniki rolkowe 250kg/m | |
| Przenośnik rolkowy 2000 x 520 mm (6 Rolkowy) | 3649340 |
| Przenośnik rolkowy 2000 x 520 mm (10 Rolkowy) | 3649341 |
| Przenośniki rolkowe 1000kg/m | |
| Przenośnik rolkowy 1000 x 520mm | 3649320 |
| Przenośnik rolkowy 2000 x 520mm | 3649321 |
| Akcesoria do przenośników rolkowych | |
| Boczna rolka prowadząca, sztywna | 3649328 |
| Boczna rolka prowadząca, ruchoma do przenośników rolkowych (potrzebne: 3649328) |
3649329 |
| Rolka z regulacją wysokości 700 kg/m | 3649330 |
| Rolka dodatkowa 520 mm (potrzebne: 3649320 + 3649321) | 3649311 |
| 2 m ogranicznik stały z podziałką mierniczą | 3649129 |
| 2 m ogranicznik z cyfrowym wskaźnikiem pomiarowym | 3649125 |
| M42 Taśmy do pił | |
| 4780 x 34 x 1,1 mm 2-3 ZpZ Sprint Plus | 3655400 |
| 4780 x 34 x 1,1 mm 3-4 ZpZ Sprint Plus | 3655401 |
| 4780 x 34 x 1,1 mm 4-6 ZpZ Sprint-Medium-VS | 3655402 |
| 4780 x 34 x 1,1 mm 5-8 ZpZ Sprint | 3655403 |
| 4780 x 34 x 1,1 mm 3-4 ZpZ X-FIT (VPE=5) | 3655825 |
| 4780 x 34 x 1,1 mm 4-6 ZpZ X-FIT (VPE=5) | 3655826 |
