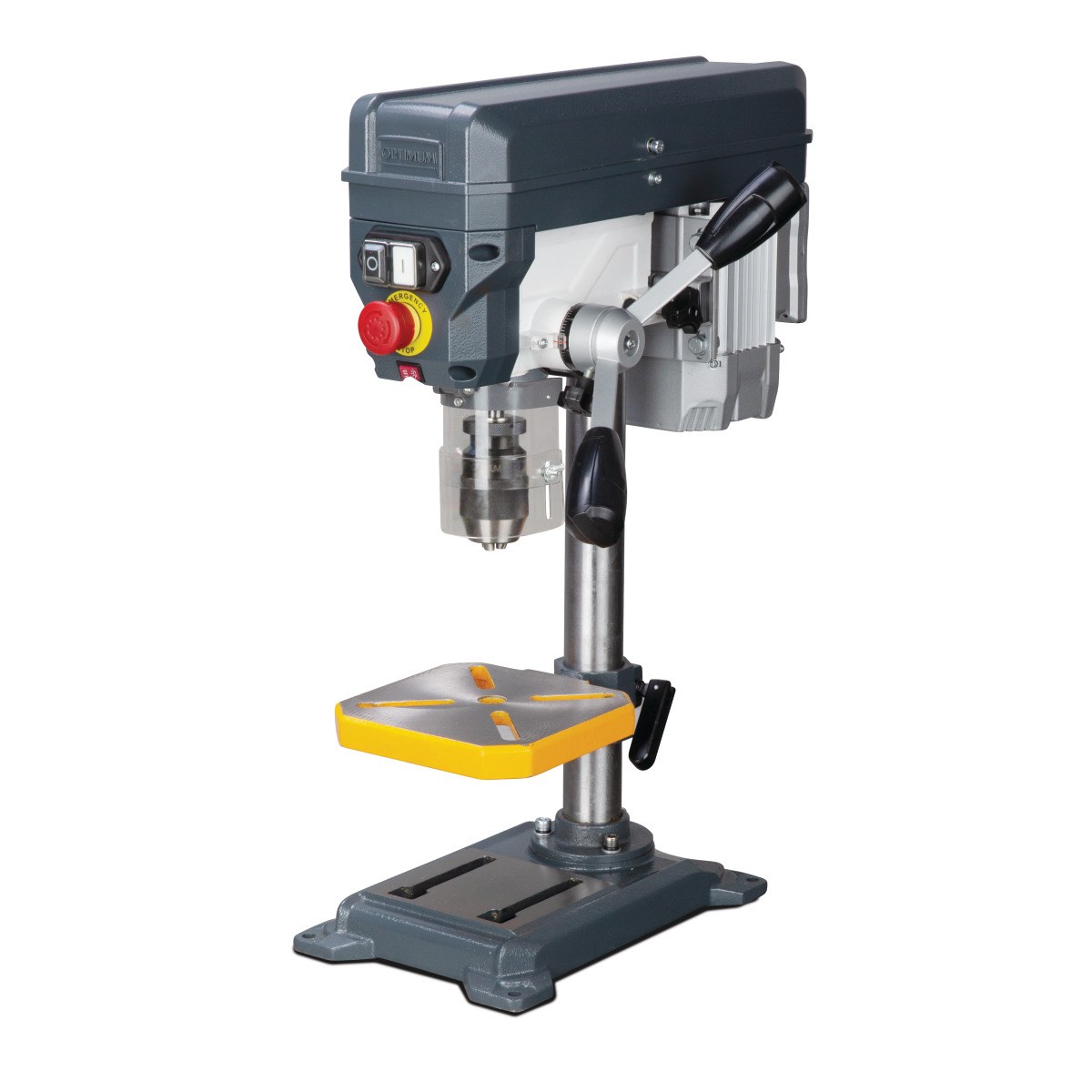

DQ 14 Wiertarka stołowa z napędem pasowym


Wersja: 230V

Numer katalogowy: 3191040 Pobierz: Aktualną stronę w PDF

Opis produktu

  • Oddzielny wyłącznik zatrzymania awaryjnego
  • Ogranicznik głębokości wiercenia
  • Precyzyjnie obrobiony, stabilny stół wiertarski z ukośnymi rowkami teowymi i kanałem do chłodziwa (DQ 18 / DQ 22)
  • Stół wiertarski można przechylać o ± 45 ° i obracać o 360 °
  • Jednoczęściowa, odlewana ciśnieniowo aluminiowa dźwignia typu quill z miękkimi uchwytami
  • Precyzyjny otwór wrzeciona
  • Elektronika zabezpieczająca 24 V DC
  • Gwarantowana koncentryczność wrzeciona wiertarskiego lepsza niż 0,03 mm mierzona we wrzecionie wiertarskim
  • Wrzeciono wiertarskie z precyzyjnymi łożyskami kulkowymi
  • Wysokiej jakości uchwyt bezkluczowy
  • Pasy jakości GATES
  • Duża płyta podstawy z rowkami teowymi, z tyłu mocno żebrowana
Model DQ 14
Nr artykułu 3191040
Dane maszyny
Napięcie elektryczne 230 V / 1 Ph ~50 Hz
Moc silnika 350W
Wydajność wiercenia
Średnica wiercenia w stali (S235JR) Ø 14 mm
Średnica wiercenia ciągłego w stali (S235JR) Ø 12 mm
Mocowanie wrzeciona
Odległość wrzeciona od kolumny 104 mm
Uchwyt wrzeciona  B16
Skok tulei wrzeciona 52 mm
Prędkości obrotowe
Zakres prędkości wrzeciona 700 – 2500 min-1
Liczba stopni 5 stopni
Stół wiertarski
Wymiary stołu roboczego długość x szerokość 170 x 170
Szerokość rowka teowego 14 mm
Przechył / Obrót stołu roboczego ± 45° / 360°
Wymiary
Długość x szerokość x wysokość 472 x 283 x 634 mm
Waga 18,5 kg

Wyposażenie standardowe

  • Szybkozaciskowy uchwyt wiertarski 1-15,9 mm
  • Nakrętki teowe
