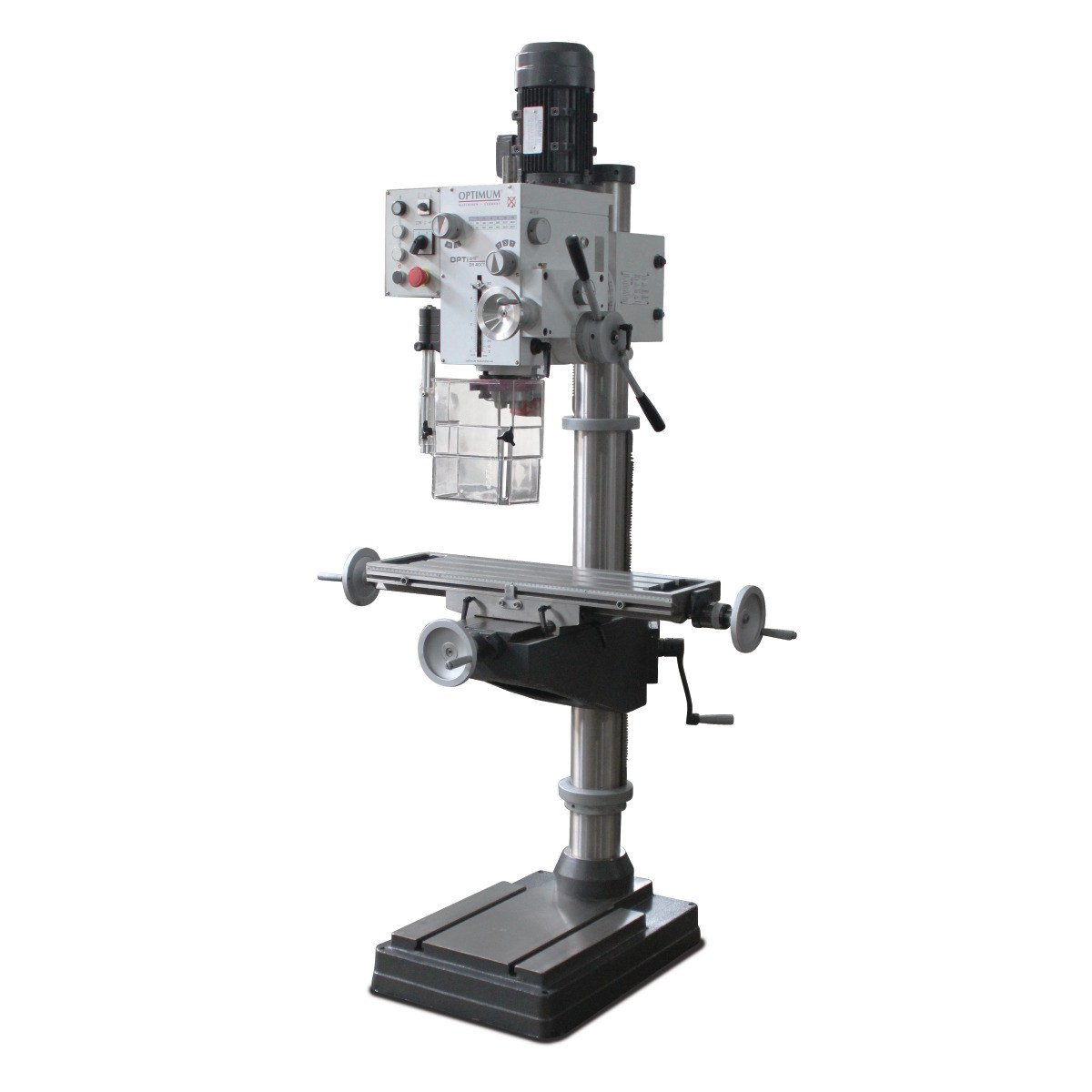

DH 40CTP Wiertarka słupowa, kolumnowa ze stołem krzyżowym / 400V
Opis produktu
- Przeniesienie napędu z silnika na wrzeciennik za pomocą przekładni mechanicznej
- Duża płynność pracy przekładni dzięki szlifowanym kołom zębatym, zanurzonym w oleju
- Szeroki zakres prędkości obrotowych wrzeciona 95-3200 min-1 dzięki 12 przełączalnym zakresom (2 x 6)
- Dwustopniowy silnik elektryczny dla napędu wrzeciona
- Głowica wiertarska posiada regulację w pionie na kolumnie poprzez korbę z listwą zębatą
- Stół krzyżowy na regulowanych prowadnicach dzięki listwom klinowym
- Obroty prawo / lewo
- Wychylna głowica wiertarska ± 60 ° z możliwością obrotu na kolumnie
- Ogranicznik głębokości
- Automatyczny posuw tulei wrzeciona w DH 40 CTP – Ogranicznik głębokości wiercenia jest regulowany w zakresie 0-120 mm. Posuw jest automatycznie wyłączany po osiągnięciu ustawionej głębokości i przywracany do pierwotnego położenia.
| Model | DH 40CTP |
| Nr artykułu | 3034351 |
| Dane techniczne | |
| Napięcie elektryczne | 400 v / 3 Ph ∼50 Hz |
| Moc silnika | 1.1/1.5 kW |
| Wydajność wiercenia | |
| Średnica wiercenia w stali (S235JR) | Ø 32 mm |
| Średnica wiercenia ciągłego w stali (S235JR) | Ø 28 mm |
| Mocowanie wrzeciona | |
| Wysuw tulei wrzeciona | 120 mm |
| Posuw tulei wrzeciona | automatyczny 0,10 | 0,18 | 0,26 mm/U |
| Mocowanie we wrzecionie | MK 4 |
| Prędkości obrotowe | |
| Zakres prędkości obrotowych wrzeciona | 95 – 3.200 min-1 |
| Liczba stopni | 2 x 6 |
| Stół wiertarski | |
| Wymiary stołu wiertarskiego długość x szerokość | 730 mm x 210 mm |
| Szerokość rowka teowego | 14 mm |
| Podstawa maszyny | |
| Powierzchnia robocza podstawy dł. x szer. | 385 x 385 mm |
| Szerokość rowka teowego / Ilość / Rozstaw | 14 mm / 2 / 150 mm |
| Przesuw osi X/Y/Z | 480 mm / 180 mm / 560 mm |
| Wymiary | |
| Dł. x szer. x wys. | 1060 × 745 × 2090 mm |
| Waga netto | 350 kg |
Wyposażenie standardowe:
- Uchwyt wiertarski 1-13 mm / B 18
- Nakrętki teowe do montażu imadła
- Tuleja redukcyjna MK 4 / MK3
- Narzędzia do obsługi
| Akcesoria dodatkowe |
Nr artykułu |
| Równoległy zestaw spacer | 3354001 |
| Konik RST 1 | 3356155 |
| Stół obrotowy RT 150 | 3356150 |
| Zestaw narzędzi zaciskowych SPW 12 | 3352017 |
| Precyzyjne imadło maszynowe FMS 100 | 3354100 |
| Uniwersalne pompa chłodząca 230 V / 1 Ph | 3352002 |
| Uchwyt OPTIMUM MK 2 1-16 mm | 3050571 |
| Uchwyt wiertarski bezkluczowy MK2 1 – 13 mm | 3050572 |
| Uchwyt OPTIMUM MK4 1 – 16 mm | 3050574 |
| Precyzyjny uchwyt wiertarski 1 – 8 mm, B16 | 3050608 |
| Precyzyjny uchwyt wiertarski 1-10 mm, B16 | 3050610 |
| Precyzyjny uchwyt wiertarski 1-13 mm, B16 | 3050623 |
| Precyzyjny uchwyt wiertarski 1-16 mm, B16 | 3050626 |
| Trzpień redukcyjny MK4-MK3 | 3050664 |
| Trzpień redukcyjny MK4-MK2 | 3050665 |
| Stożek Morse’a MK3-B16 | 3050660 |
| Wiertła spiralne HSS ze stożkiem Morse’a MK2 | 3051002 |
| Wiertła spiralne HSS ze stożkiem Morse’a MK 3 | 3051003 |
| Przystawka do gwintowania M5 – M12 / B16 | 3352042 |
| Zestaw tulei zaciskowych MK 4 / ER 32 – M16 | 3352094 |
| Imadło maszynowe ze szczęką o szerokości 75 mm MSO 75 | 3000075 |
| Imadło maszynowe ze szczęką o szerokości 100 mm MSO 100 | 3000100 |
| Imadło maszynowe ze szczękami o szerokości 125 mm MSO 125 | 3000125 |
| Imadło maszynowe ze szczęką o szerokości 150 mm MSO 150 | 3000150 |
| Imadło maszynowe ze szczęką o szerokości 85 mm BMS 85 | 3000008 |
| Imadło maszynowe ze szczęką o szerokości 100 mm BMS 100 | 3000010 |
| Imadło maszynowe ze szczęką o szerokości 120 mm BMS 120 | 3000012 |
| Imadło maszynowe ze szczęką o szerokości 150 mm BMS 150 | 3000015 |
| Imadło maszynowe ze szczęką o szerokości 200 mm BMS 200 | 3000020 |
