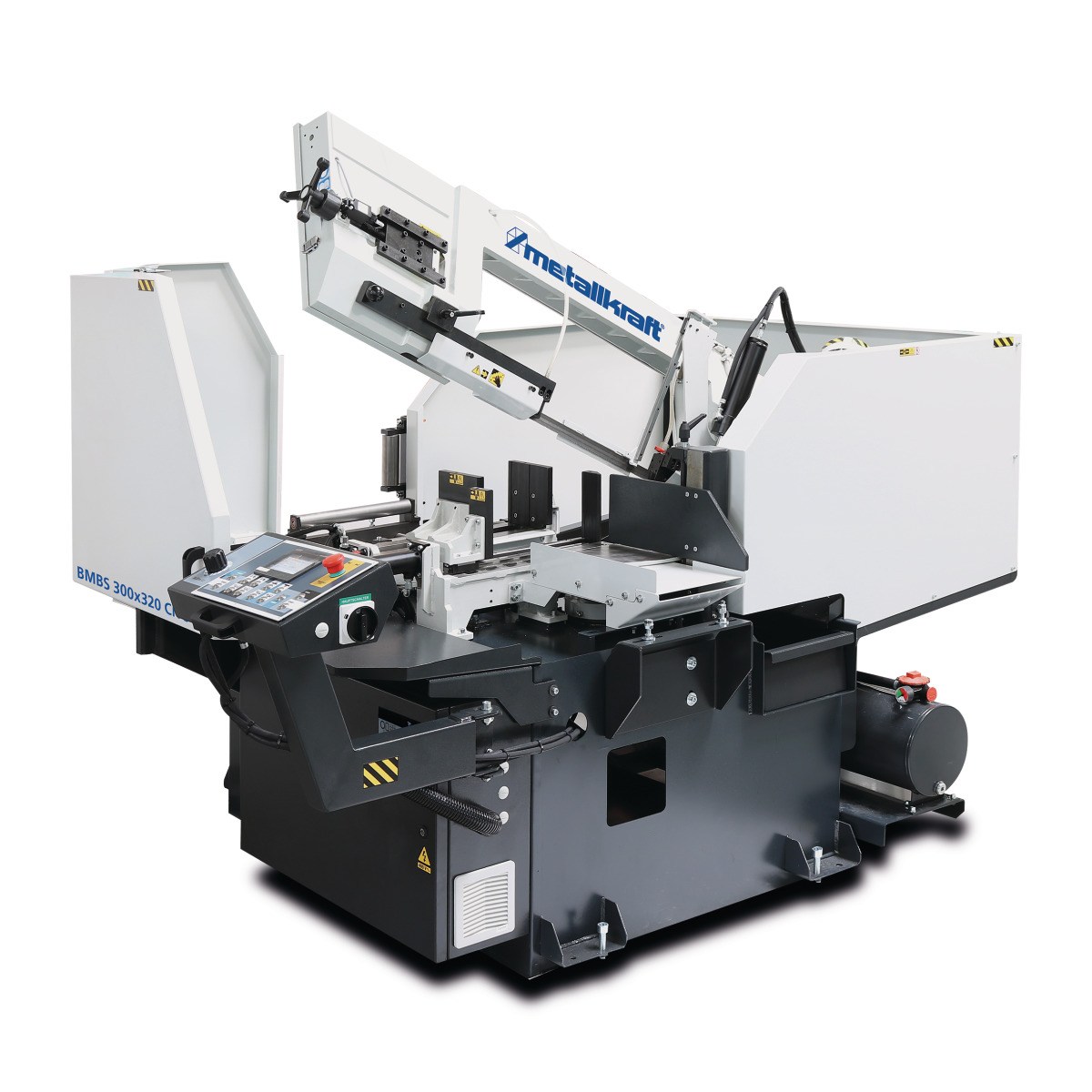

BMBS 300 x 320 CNC-G Automatyczna piła taśmowa do metalu


Automatyczna piła taśmowa do metalu, ze sterownikiem CNC z ramą wychylną od cięć ukośnych do +60°

Model: BMBS 300 x 320 CNC-G

Numer katalogowy: 3690055 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Hydraulicznie sterowany system do obu imadeł, ruchu podawania materiału i ruchu w górę
    i w dół ramienia piły
  • Talerz obrotowy na łożyskach kulkowych
  • Seryjnie z przemiennikiem częstotliwości do bezstopniowego ustawiania szybkości taśmy
    piły w zakresie 20 – 100 m/min.
  • BRP – monitoring taśmy piły
  • Szczęki obu imadeł są seryjnie wyposażone w siłowniki hydrauliczne skoku długiego, co
    eliminuje konieczność wstępnego ustawiania na przekrój ciętego materiału

Zawartość przesyłki

  • Taśma piły
  • Narzędzie sterownicze
  • Cyfrowy wskaźnik kąta
  • Czujniki cięcia
  • Szczotka do usuwania wiórów
  • Wychylany pulpit sterowniczy
  • Z monitoringiem naprężenia taśmy
  • Siłowniki skoku długiego przy obu imadłach
  • Przetwornica częstotliwości
  • Pompa chłodziwa
Model BMBS 300 x 320 CNC-G
Nr art. 3690055
Dane techniczne
Moc silnika 3 x 400 V / 50 Hz 2,4 kW
Stopnie szybkości bezstopniowo
Szybkości taśmy piły 20-100 m/min.
Wymiary taśmy piły 3660 x 27 x 0,9 mm
Wymiary (dł. x szer. x wys.) 2310 x 2710 x 2050 mm
Wysokość stołu podającego materiał 800 mm
Ciężar 800 kg
Resztkowa długość elementu (CNC)115+20 mm (HA)

Wydajność cięcia

Obrabiany materiał   00  +450   +600  Maks. przekrój wiązki
 Przekrój okrągły – rura 300 300 200
 Przekrój okrągły – pełny wałek 180 * 110 * 80 *
  Przekrój prostokątny 320 x 300 300 x 250 200 x 200 230 x 120

* wartości zalecane

Akcesoria opcjonalne (tylko fabryczne) Nr art.
Oświetlenie stanowiska pracy 3640012
System mikrozraszania 3640010
Reduktor nacisku imadła 3640059
Hydr. mechanizm zaciskania wiązek 3640061
Transporter wiórów wraz z pojemnikiem na wióry 3640006
Akcesoria
Pojemnik na półwyroby 3640062
Pojemnik na wióry 3640063
Mechanizm jezdny do pojemnika na wióry i pojemnika na półwyroby 3640065
Przenośniki rolkowe 390 mm
Przenośnik rolkowy łączący 390 mm strona odbierająca do cięć 60° między piłą a przenośnikiem rolkowym, 200 kg/m 3649172
1000 x 390 mm, przenośnik rolkowy 200 kg/m 3649173
2000 x 390 mm, przenośnik rolkowy 200 kg/m 3649174
Akcesoria do przenośników rolkowych 390 mm
Boczna rolka prowadząca 200 mm, ruchoma (potrzebne 3649080) 3649175
Boczna rolka prowadząca 200 mm, sztywna 3649080
Pozioma rolka do zaciskania wiązek 390 mm (potrzebne 3649080 + 3649175) 3649176
Dodatkowa nóżka do wzmocnienia udźwigu 3649166
Kozioł na rolkach, z regulacją wysokości, szerokość 390 mm, udźwig 200 kg 3649177

* Należy zamówić w zestawie!

Przy zamówieniu przenośnika rolkowego zawsze należy podać, czy ma być to przenośnik doprowadzający czy odprowadzający !
