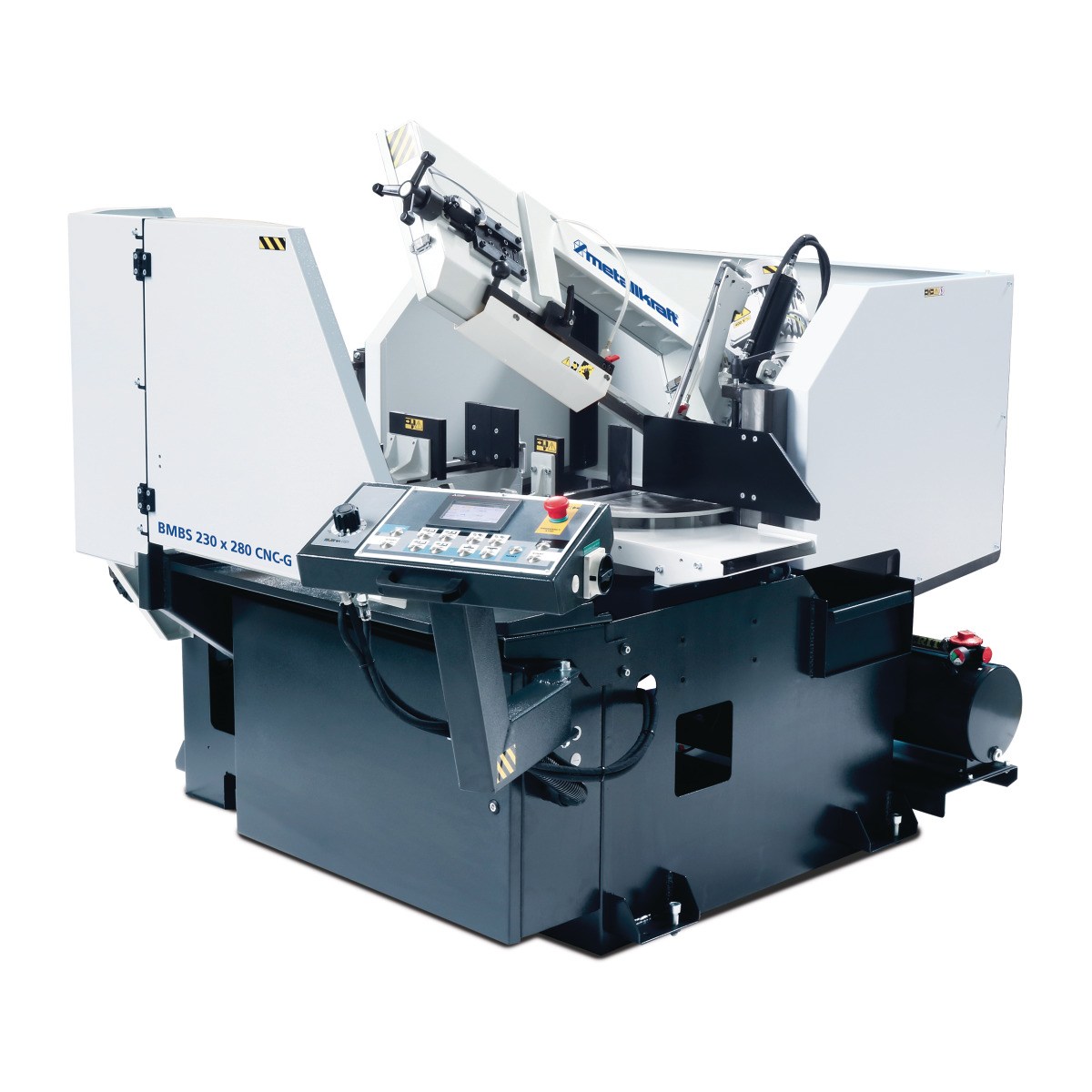

BMBS 230 x 280 CNC-G Automatyczna piła taśmowa do metalu
Automatyczna piła taśmowa do metalu z ramą wychylną do cięć pod kątem od 0° do +60° w prawo
Model: BMBS 230 x 280 CNC-DG
Opis produktu
- Do cięcia np. stali szlachetnej, stali narzędziowej, profili pustych i materiałów pełnych
- Precyzyjne i mocne prowadnice taśmy z regulowanymi płytami HM
- Hydraulicznie sterowany system do obu imadeł, ruchu podawania materiału i ruchu w górę i w dół ramienia piły
- Pochylenie ramienia piły o 25° przedłuża żywotność taśmy
- BRP – monitoring taśmy piły
- Szczęki obu imadeł są seryjnie wyposażone w siłowniki hydrauliczne skoku długiego, co eliminuje konieczność wstępnego ustawiania na przekrój ciętego materiału
- Materiał podawany jest za pomocą siłowników hydraulicznych
Zawartość przesyłki
- Taśma piły
- Narzędzie sterownicze
- Cyfrowy wskaźnik kąta
- Czujniki cięcia
- Szczotka do usuwania wiórów
- Wychylany pulpit sterowniczy
- Siłowniki skoku długiego przy obu imadłach
- Przetwornica częstotliwości
- Z monitoringiem naciągu taśmy
- Pompa chłodziwa
| Model | BMBS 230 x 280 CNC-G |
| Nr art. | 3690053 |
| Dane techniczne | |
| Moc silnika 3 x 400 V / 50 Hz | 1,5 kW |
| Stopnie szybkości | bezstopniowo |
| Szybkości taśmy piły | 20-100 m/min. |
| Wymiary taśmy piły | 2720 x 27 x 0,9 mm |
| Wymiary (dł. x szer. x wys.) | 2305 x 2260 x 1780 mm |
| Wysokość stołu podającego materiał | 800 mm |
| Waga | 770 kg |
| Min. długość resztkowa długość półwyrobu w trybie CNC | 120 mm + 20 mm |
Wydajność cięcia
| Obrabiany materiał | 00 | +450 | + 600 | Maks. przekrój wiązki |
| Przekrój okrągły – rura | 230 | 180 | 100 | – |
| Przekrój okrągły – pełny wałek | 150 * | 110 * | 80 * | – |
| Przekrój prostokątny | 280 x 210 | 180 x 150 | 100 x 70 | 280 x 130 |
| Akcesoria opcjonalne (tylko fabryczne) | Nr art. |
| Reduktor nacisku imadła | 3640352 |
| Transporter wiórów | 3640351 |
| System mikrozraszania | 3640010 |
| Hydrauliczne urządzenie do napinania wiązki | 3640350 |
| Akcesoria | |
| Pojemnik na półwyroby | 3640062 |
| Pojemnik na wióry | 3640063 |
| Mechanizm jezdny do pojemnika na wióry i pojemnika na półwyroby | 3640065 |
| Przenośniki rolkowe 290 mm (plus nóżka) | |
| 1000 x 290 mm, przenośnik rolkowy 200 kg/m | 3649076 |
| 2000 x 290 mm, przenośnik rolkowy 200 kg/m | 3649077 |
| Przenośnik rolkowy łączący 1000 x 290 mm strona odbierająca | 3649221 |
| Akcesoria do przenośników rolkowych 290 mm | |
| Boczna rolka prowadząca 200 mm, ruchoma (potrzebna: 3649080*) | 3649078 |
| Pozioma rolka do zaciskania wiązek 290 mm (potrzebne: 3649080* + 3649078*) | 3649079 |
| Dodatkowa nóżka do wzmocnienia udźwigu | 3649166 |
| Kozioł na rolkach, z regulacją wysokości, szerokość 290 mm, udźwig 200 kg | 3649167 |
| Taśmy do pił | |
| Taśma do pił 2720x27x0,9 5-8 ZpZ M42 Sprint | 3655508 |
| Taśma do pił 2720x27x0,9 6-10 ZpZ M42 Sprint | 3655510 |
| Taśma do pił 2720x27x0,9 10-14 ZpZ M42 Sprint | 3655514 |
| Taśma do pił 2720x27x0,9 2-3 ZpZ M42 Sprint Plus | 3655603 |
| Taśma do pił 2720x27x0,9 3-4 ZpZ M42 Sprint Plus | 3655604 |
| Taśma do pił 2720x27x0,9 4-6 ZpZ M42 Sprint-Medium-VS | 3655606 |
| Taśma do pił 2720x27x0,9 2-3 ZpZ M51 Sprint Plus | 3655703 |
| Taśma do pił 2720x27x0,9 3-4 ZpZ M51 Sprint Plus | 3655704 |
| Taśma do pił 2720x27x0,9 4-6 ZpZ M51 Sprint Plus | 3655706 |
* Należy zamówić w zestawie!
Przy zamówieniu przenośnika rolkowego zawsze należy podać, czy ma być to przenośnik doprowadzający czy odprowadzający !
