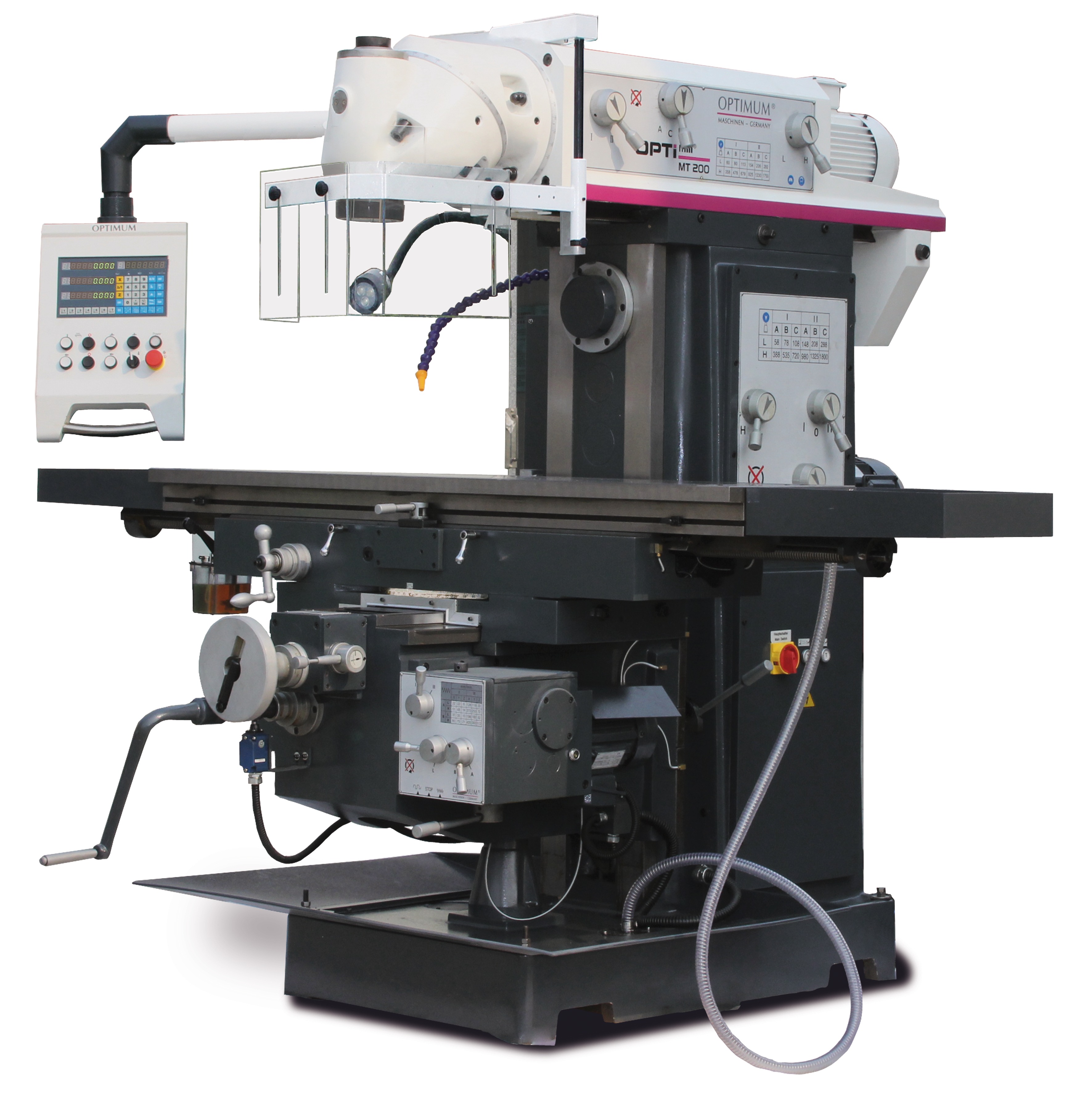

MT 200 Frezarka uniwersalna, pionowo – pozioma


Przemysłowa, uniwersalna frezarka do frezowania poziomego i pionowego z dwu skrętną głowicą oraz cyfrowym trzy osiowym wskaźnikiem położenia DPA 2000

Model: MT200

Numer katalogowy: 3336120 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Wszechstronny zakres stosowania
  • Wytrzymała podstawa maszyny
  • Duża płynność pracy dzięki szlifowanym kołom zębatym przekładni zanurzonym w oleju
  • Ciężka, masywna wersja z wysokiej jakości żeliwa Meehanite
  • Wszystkie prowadnice hartowane i regulowane dzięki listwom klinowym
  • Smarowanie centralne
  • Duże pokrętła ze skalą
  • Lampa maszynowa diodowa
  • Układ płynu chłodzącego
  • Prosta obsługa elementów przełączających
  • Stabilne prostokątne – hartowane prowadnice w osi Y i Z
  • Osobne wrzeciono pionowe oraz wrzeciono poziome
  • Duża osłona ochronna o regulowanej wysokości
  • Mechaniczne stopnie przekładni napędu wrzecion
  • Ergonomiczny pulpit sterowniczy na wiszącym ramieniu
  • Manualny wysuw belki zwiększający powierzchnię roboczą przy wykorzystaniu wrzeciona pionowego
  • Posuwy w trzech osiach realizowane poprzez stół krzyżowy

Szczegóły wyposażenia

Panel obsługi

  • Wbudowany pulpit sterowniczy
  • Wbudowany cyfrowy wskaźnik położenia DPA 2000
  • Możliwość obrotu wokół własnej osi

Głowica frezarska

  • Dwie osie skrętu
  • Skale
  • Wychylne i obrotowe pod każdym kątem przestrzennym

Stół krzyżowy

  • Masywny
  • Precyzyjny
  • Duży
  • Precyzyjne wykończenie powierzchni
  • Rowki teowe
  • Regulowane listwy klinowe

Posuw stołu

  • Automatycznyw osi X, Y i Z
Dane techniczne
Napięcie elektryczne 400 V / 3 Ph ~50 Hz
Całkowita moc zainstalowania 9,2 kW
Moc silnika pompy płynu chłodzącego 90 W
Wydajność wiercenia-frezowania
Średnica wiercenia w stali (S235JR) Ø 30 mm
Średnica wiercenia ciągłego w stali (S235JR) Ø 28 mm
Maks. średnica głowicy frezarskiej Ø 100 mm
Maks. średnica freza trzpieniowego Ø 20 mm
Wrzeciono pionowe
Moc silnika napędowego 4 kW
Mocowanie we wrzecionie ISO 50 DIN 2080
Śruba dociągająca M24
Zakres prędkości obrotowych wrzeciona 60 – 1.750 min-1
Stopnie przekładni 12 stopni
Odstęp wrzeciono – stół krzyżowy 140 – 540 mm
Zakres skrętu oraz obrotu 360 stopni
Wrzeciono poziome
Moc silnika napędowego 4 kW
Mocowanie we wrzecionie ISO 50 DIN 2080
Odstęp wrzeciono – stół krzyżowy 0 – 400 mm
Zakres prędkości obrotowych wrzeciona 58 – 1.800 min-1
Stopnie przekładni 12 stopni
Stół krzyżowy
Długość x szerokość stołu 1 600 x 360 mm
Posuw stołu (9 stopni) 22 – 420 mm/min
Maksymalne obciążenie stołu krzyżowego 450 kg
Szerokość rowka teowego / rozstaw / ilość 14 mm / 95 mm / 3
Obrót – skręt stołu krzyżowego 35 stopni
Oś X
Maksymalny przesuw stołu krzyżowego 1 290 mm
Posuw stołu automatyczny 22 – 420 mm/min
Przyśpieszony posuw stołu 1.290 mm/min.
Moc silnika posuwowego 1,1 kW
Oś Y
Maksymalny przesuw stołu krzyżowego 280 mm
Posuw stołu automatyczny 22 – 393 mm/min
Przyśpieszony posuw stołu 1.290 mm/min.
Moc silnika posuwowego 1,1 kW
Oś Z
Maksymalny przesuw stołu krzyżowego 400 mm
Posuw stołu automatyczny 10 – 168 mm/min
Przyśpieszony posuw stołu 513 mm/min
Moc silnika posuwowego 1,1 kW
Wymiary
Długość x szerokość x wysokość 3 340 x 2 200 x 1 920mm
Ciężar całkowity 2 220 kg

Wyposażenie standardowe MT 200:

  • Trzpień do frezowania poziomego ISO 50 Ø 22 mm
  • Trzpień do frezowania poziomego ISO 50 Ø 27 mm
  • Trzpień frezujący ISO 50 Ø 32 mm
  • Uchwyt zaciskowy Ø 4 – Ø 26 mm
  • Narzędzie sterownicze
