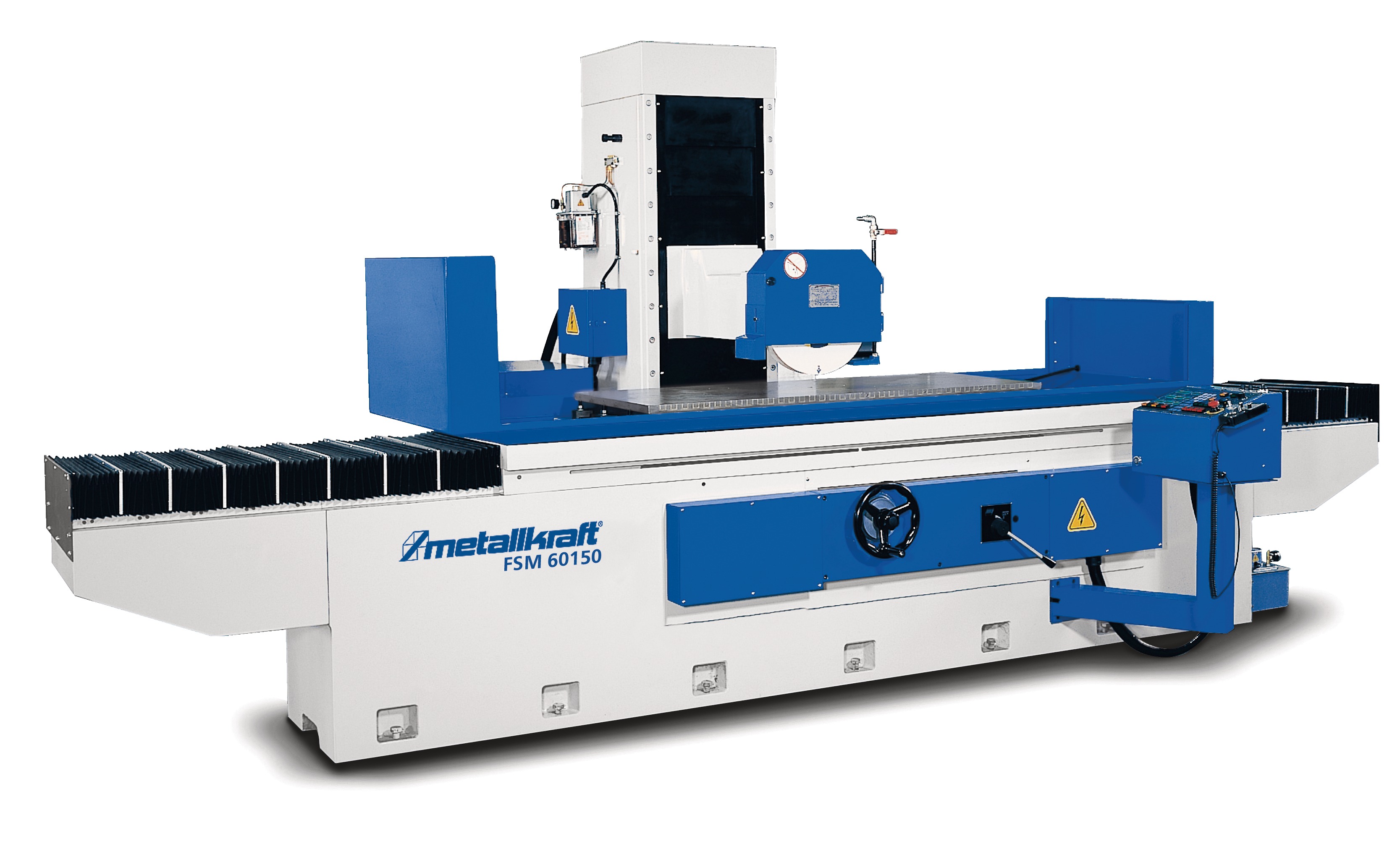

FSM 60150 /FSM 70200 Precyzyjne szlifierki powierzchniowe

Opis produktu

• Do precyzyjnego szlifowania powierzchni w przemyśle
• Maksymalna sztywność i stabilność dzięki beznaprężeniowo
  wyżarzanej i hartowanej konstrukcji żeliwnej zapewniającej najwyższą precyzję
• Oświetlenie halogenowe o stopniu ochrony IP65
•  Z automatycznym smarowaniem centralnym do wszystkich prowadnic ślizgowych i wrzecion
• Elektromagnetyczna płyta mocująca do przytwierdzania
  obrabianego przedmiotu wraz automatyczną funkcją rozmagnesowania
•  Wysokiej klasy wrzeciono z precyzyjnymi łożyskami wałeczkowo-stożkowymi (dokładność ruchu obrotowego 2 μm)
• Ręcznie skrobane i powlekane “Turcite-B” prowadnice płaskie w kształcie litery V gwarantują wyjątkowo równomierny ruch z minimalnym tarciem i najwyższą precyzję
• Drugi kołnierz tarczy szlifierskiej

Wyposażenie seryjne:
· Elektromagnetyczna płyta mocująca
· Automatyczne urządzenie rozmagnesowujące
· Kołnierz tarczy szlifierskiej
· Tarcza szlifierska
· Trzpień wyważający
· Mechanizm obciągania równoległego
· Nóżki regulacyjne
· Narzędzie sterownicze
· Oprawa robocza halogenowa (IP65)
· Układ płynu chłodzącego

Budowa i funkcja:

1. Oprawa robocza halogenowa
2. Dysza płynu chłodzącego
3. Elektromagnetyczna płyta mocująca
4. Przestawne krzywki posuwu wzdłużnego
5. Terminal obsługi
6. Pokrętło tarczy szlifierskiej w osi Y
7. Agregat hydrauliczny
8. Sanki poprzeczne
9. Pokrętło sanek w osi Z
10. Cokół
11. Pokrętło stołu w osi X
12. Powrót płynu chłodzącego
13. Stół
14. Tarcza szlifierska
15. Zabezpieczenie przeciwbryzgowe
16. Osłona tarczy szlifierskiej
17. Kolumna
